防彈透明材料-防彈玻璃的測試標準

測試卡：測試卡應符合GB/T6544中3mm厚瓦楞紙板制作（600*600mm）表面平整且無明顯凹凸變形等痕跡；

射擊實驗環境：射擊試驗環境為室溫環境

試驗步驟：1.所有電子設備預熱30分鐘；2.試件按照不同試驗條件進行處理；3.按照GJB3196規定進行預試驗，調整設備；4.將試件固定試驗支架上，試驗樣板（防彈玻璃常見樣板大?。?20*420mm應不小于375*375mm）樣品四周裝卡的最大邊距為20mm，防彈透明材料樣品與測試框架接觸的邊緣前后采用不小于3mm的松木板進行保護；模擬真實應用環境。5.按照《防彈性能試驗要求表》進行標注彈著點和射擊試驗；6.檢查是否命中、穿透以及測試卡上的破片情況進行調整和出結果。

判定規則：1.樣品在有效命中情況下，根據射擊結果判定結果是否符合測試標準；2.彈著點距邊緣及彈著點間距離不小于規定值，未出現穿透及影響防彈性能分類，則無需補射，否則需要重新對樣品進行試驗；3.彈速高于規定且出現穿透影響防彈性能分類，需要對新樣品進行重新試驗，無需補射；4.彈速低于規定判定不合格，對新樣品進行重新試驗。

本標準技術內容為強制性：按照GB/T1.1-2009給出的規則起草，代替GA165-1997《防彈復合玻璃》并對其進行編輯修改外還進行技術內容修改：可查看GA165-1997防彈復合玻璃標準（點擊下方相關資訊查看）

1.修改了標準名稱；2.修改了產品分類、分級規定；修改了防彈透明材料代號；透光率的要求；部分術語和定義；防彈透明材料尺寸偏差要求；增加了防彈透明材料分級中防護槍彈的種類；增加了環境適應性要求；增加其他需要特別關注的槍彈類型；本標準有全國安全防范報警系統標準化技術委員會實體防護設備分技術委員會（SAC/TC 100/SC1）提出并歸口。本標準所代替標準的歷次版本發布情況為GA165-1997

防彈透明材料-概述

范圍：本標準規定了防彈透明材料的屬于和定義，分類分級與代號、技術要求、檢驗發發、檢驗規則、標識、包裝、運輸和貯存。適用于具有防彈性能要求的防彈復合玻璃等透明板材生產檢驗和驗收。規范性引用文件：GB2828.1技術抽樣檢驗程序第一部分（按接收質量限（AQL）檢索的逐批檢驗抽樣計劃）；GB5137.2-2002汽車安全玻璃檢驗方法第二部分；光學性能試驗；GB/T6544瓦楞紙板；GJB3196槍彈試驗方法。

防彈透明材料-術語和定義

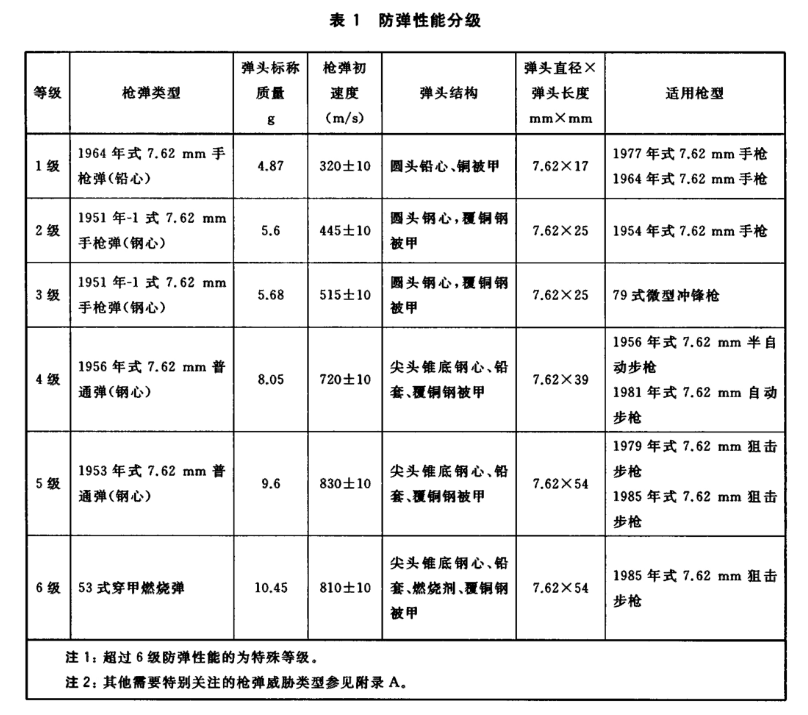

防彈透明材料：具有防彈能力、透光率達到一定要求的板材；測試卡：用來收集測試樣品飛濺物的一種瓦楞紙板；穿透：防彈透明材料中彈后，出現在樣板上的通透孔洞；飛濺物：測試樣品中彈后，從樣品上產生飛離樣品本體的碎片；標稱厚度：?jiǎn)螌踊蚨鄬硬牧辖M成防彈透明材料后總厚度的最低標稱值（例如常見25mm厚的實際標稱厚度可能是25.52mm）；有效命中：試驗中，入射角度偏差≤5°，彈著點之間距離復合《防彈性能試驗要求表》，彈著點與邊緣距離≥50mm，彈頭類型、初速度和著點符合如下要求。

環境溫度適應性分級：根據防彈透明材料使用氣溫環境的區別進行分級、氣溫環境適應性分級見下表

防彈透明材料代號：由產品名稱代號（FDCL）、產品分類代號、產品分級代號、產品標稱厚度、企業自定義代號和環境溫度適應性分級組成：舉例說明（FDCL-3B-27-TD-I型號：表示特盾特玻公司生產的3級防彈透明材料防微沖79式7.62mm手槍彈（鋼芯）B類，材料厚度27mm，環境適應性溫度為I級。詳細可已查看該型號對應的檢驗報告：FDCL-3B-27-TD-I型27mm厚防彈玻璃檢驗報告

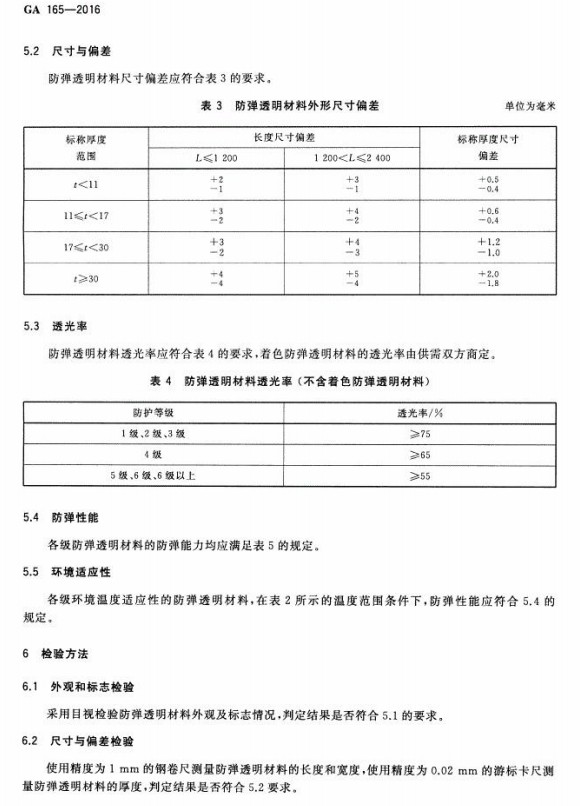

透光率檢驗按照GB5137.2-2002第四章規定方法進行檢驗，判定標準符合5.3要求；
